現場整機動平衡技巧
發布時間：2016/6/3
      本文系清華大學深圳研究生院毛樂山教授《現場動平衡測量與處理技術》講義系列篇幅之二《現場整機動平衡技巧》，本文緊接上一篇章《現場動平衡測量與處理技術》繼續往下為讀者闡述，文章由深圳市亞泰光電技術有限公司整理，首發亞泰光電官網，歡迎您的指導與交流!亞泰光電，國內知名工業內窺鏡和油品分析儀研發、生產廠家，致力于為客戶提供針對性、專業化、系統性的設備診斷和狀態監測產品解決方案，歡迎您的咨詢與洽談。0755-86656390)

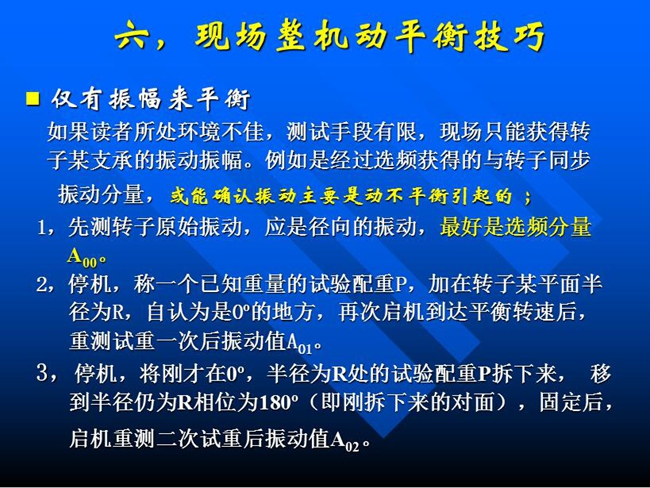

現場整機動平衡技巧：如果所處測試環境不佳，測試手段有限，現場只能獲得某支承的振動振幅時，先測轉子原始振動，應是徑向的振動，最好是選頻分量

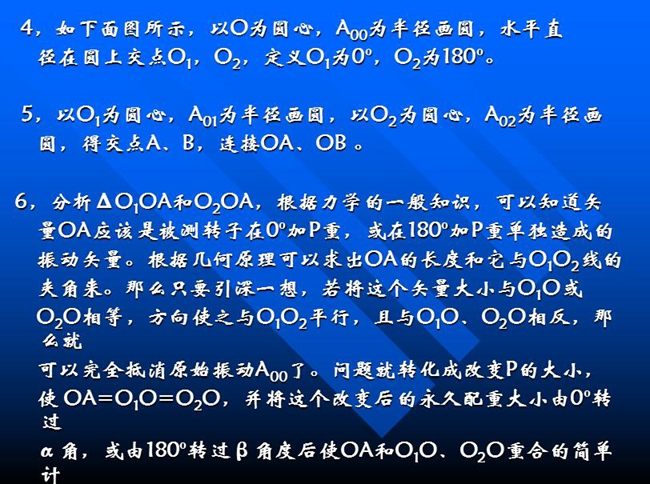

如圖所示，以O為圓心，A00為半徑畫圓，水平直徑在圓上交點O1，O2，定義O1為0o，O2為180o

分析ΔO1OA和O2OA，根據力學的一般知識，可以知道矢量OA應該是被測轉子在0o加P重，或在180o加P重單獨造成的振動矢量。

按上述計算，四次啟動機器是否一定就會將失衡振動消除或減小呢？回答只有50%可能性。原因在于本例中還有OB交點線，應還有一解

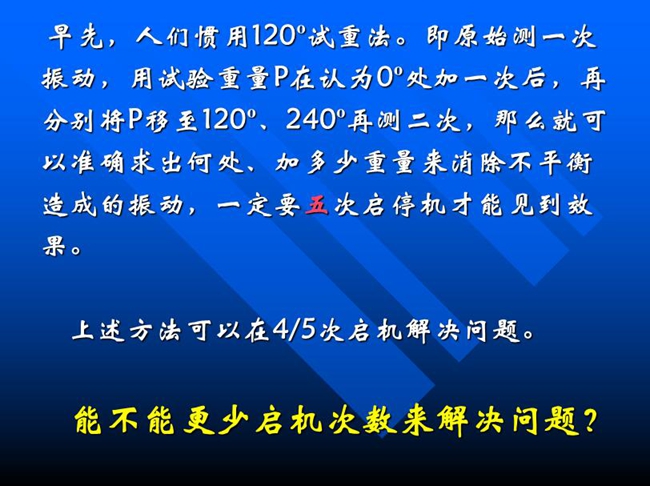

能不能更少啟機次數來解決問題？早先人們慣用120o試重法。即原始測一次振動，用試驗重量P在認為0o處加一次后，再分別將P移至120o、240o再測二次

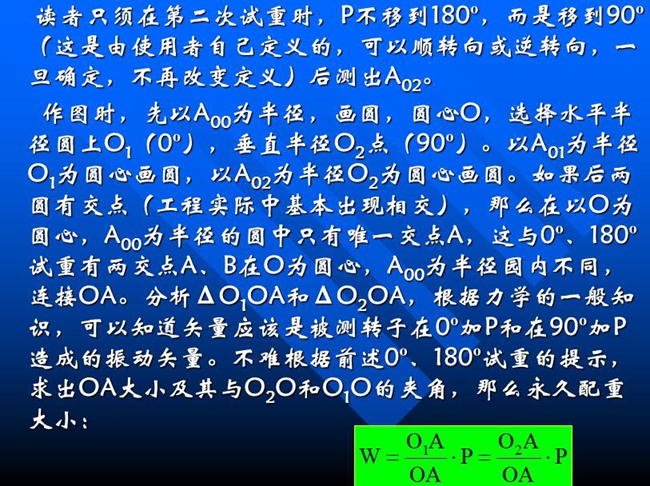

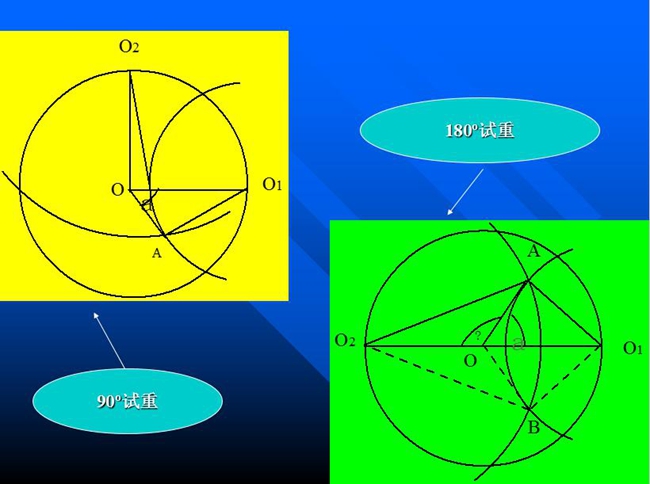

測試時只須在第二次試重時，P不移到180o，而是移到90o后測出A02,作圖時，先以A00為半徑，畫圓，圓心O，選擇水平半徑圓上O1（0o），垂直半徑O2點（90o）

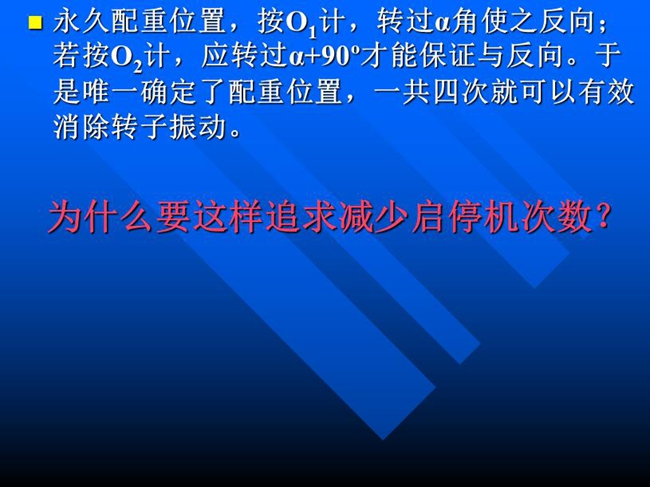

永久配重位置，按O1計，轉過α角使之反向；若按O2計，應轉過α+90o才能保證與反向。于是唯一確定了配重位置，一共四次就可以有效消除轉子振動。

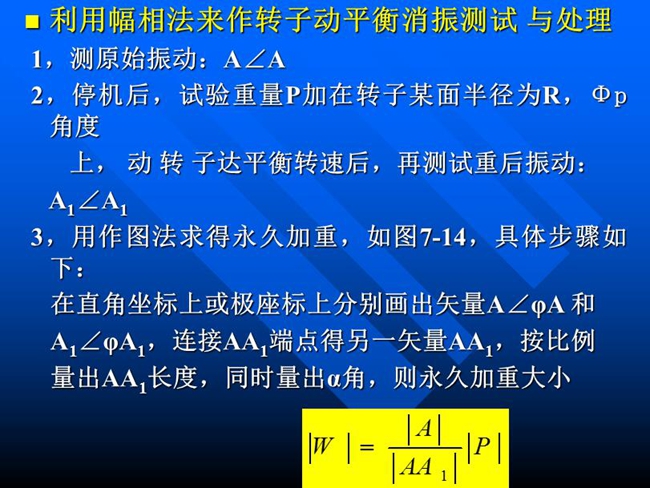

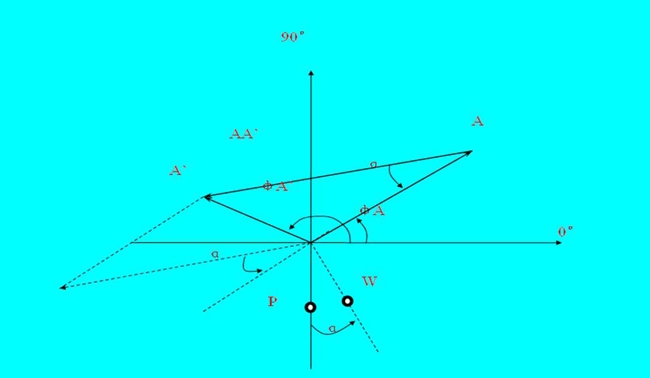

利用幅相法來作轉子動平衡消振測試與處理

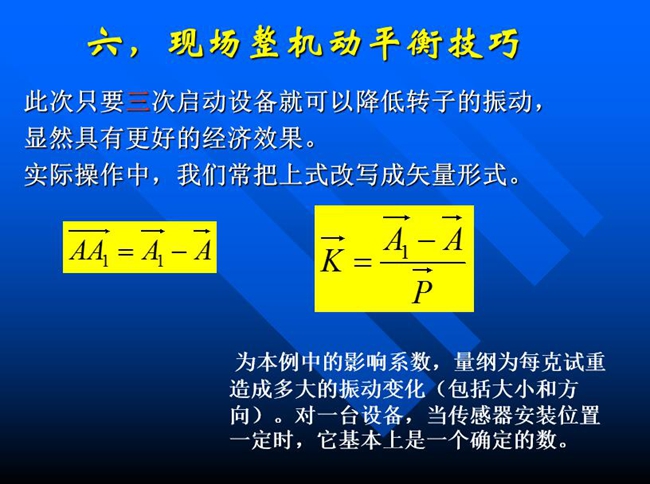

此次只要三次啟動設備就可以降低轉子的振動，顯然具有更好的經濟效果。

永久加重一定要滿足包含幅值和相位兩部分在內的公式才能清除振動

針對單測點單校正面振動測試與動平衡處理，只能改善轉子力不平衡狀況，而對轉子存在的力偶不平衡狀態改變必須選擇兩個不同測點測量

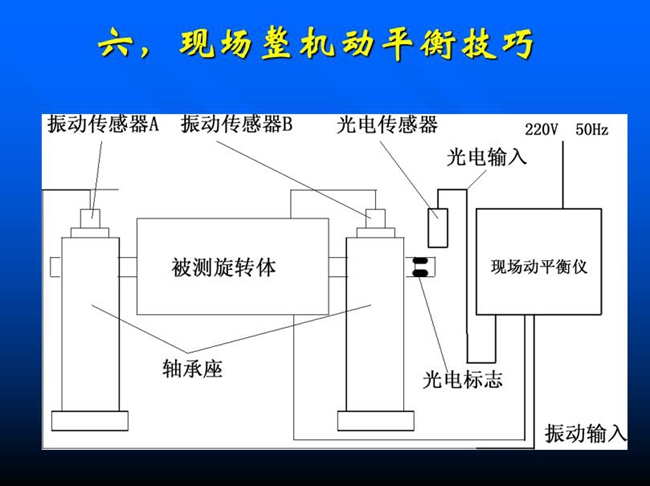

現場整機動平衡技巧安裝流程示意

測量步驟與試驗方法：在左校正平面加試驗質量后再測振動，先測原始振動，去掉左校正面試撿質量并在右校正面試加試驗質量后再測振動



動平衡方程

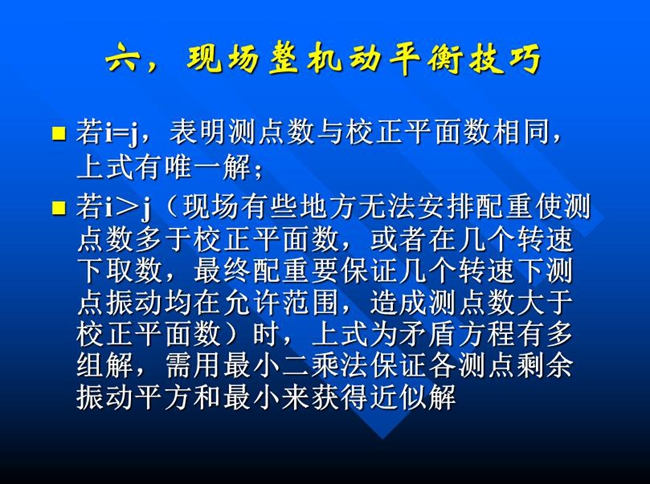

現場有些地方無法安排配重使測點數多于校正平面數，或者在幾個轉速下取數，最終配重要保證幾個轉速下測點振動均在允許范圍

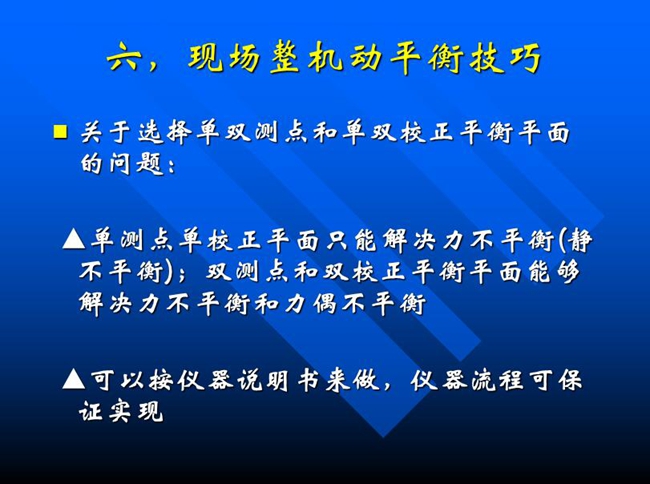

關于選擇單雙測點和單雙校正平衡平面的問題：單測點單校正平面只能解決力不平衡(靜 不平衡)；雙測點和雙校正平衡平面能夠解決力不平衡和力偶不平衡

當通頻振幅和選頻振幅相差較大時，要選擇頻率分析，結合設備結構和速比分配等確定是何原因。

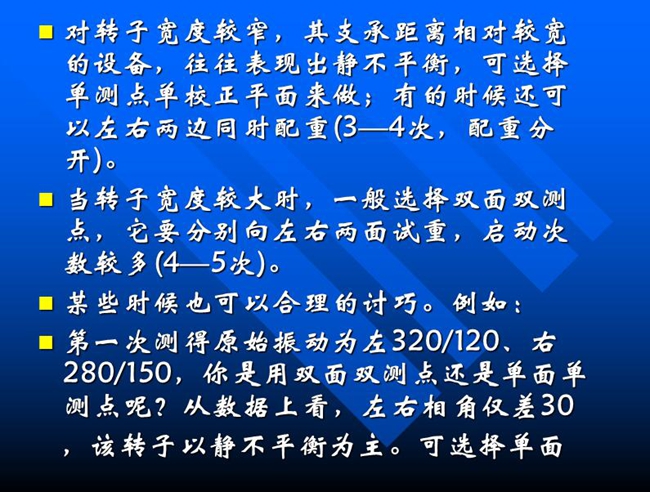

當轉子寬度較大時，一般選擇雙面雙測點，它要分別向左右兩面試重，啟動次數較多(4—5次)

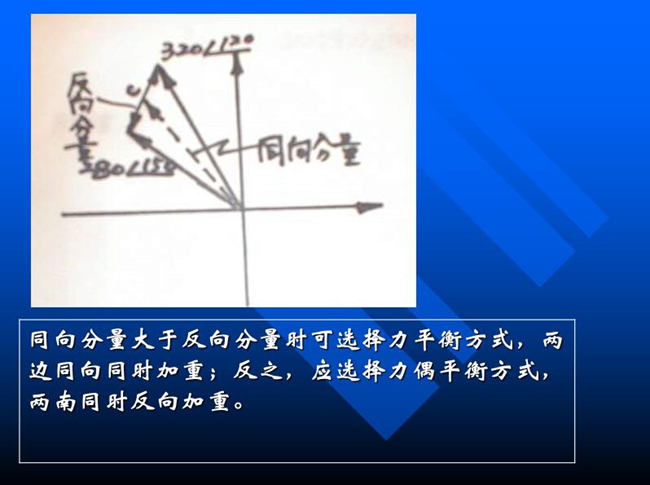

同向分量大于反向分量時可選擇力平衡方式，兩邊同向同時加重；反之，應選擇力偶平衡方式，兩邊同時反向加重。

試重的好壞決定動平衡成功的程度！所有動平衡技術都建立在設備是線性的前提下，符合疊加特性
