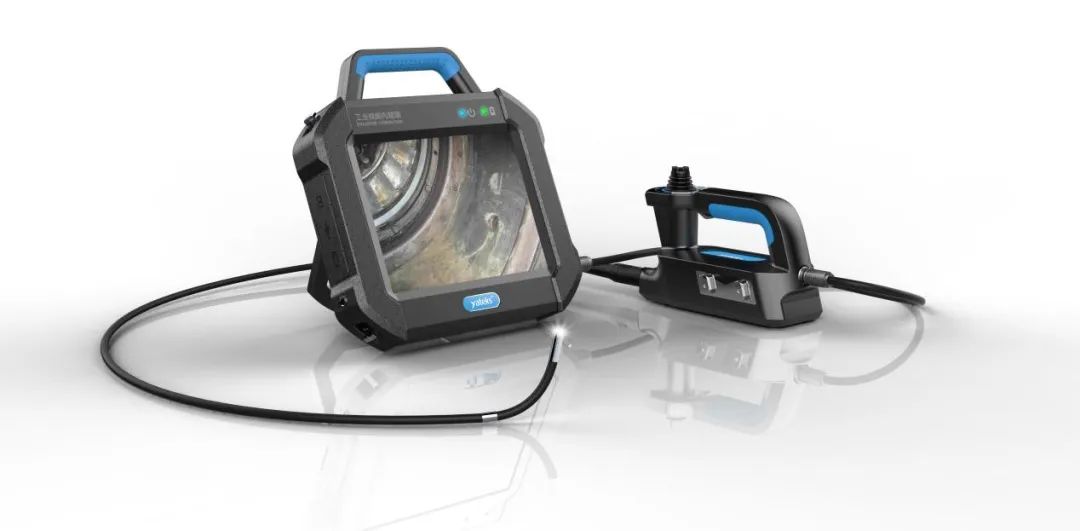

SIE 系列高清工業視頻內窺鏡自2016 年面向市場以來，經過多次升級，以“雙百萬像素”、“電動 360 ° 轉向” 、“8 .5 英寸觸摸顯示屏” 、友好的安卓操作系統等多項技術優勢得到了國內外客戶的廣泛認可！
目前，SIE 系列升級款產品已涵蓋：2.2mm、2.8mm、3.9mm、6mm 三種直徑，多種景深；直視、側視、雙鏡頭、 可更換鏡頭多種規格鏡頭，搭載全新升級的智能平臺， 自由切換不同的色彩模式，圖像還原度更高、視野 更清晰。插入管的手柄可自由更換，電動 360 °任意轉向管線最長可達2 0m，從而進一步滿足使用需求、降低使用成本。
1 、 智能圖像處理系統 ，支持雙百 萬攝像頭 ，再次刷新業內清晰高度.

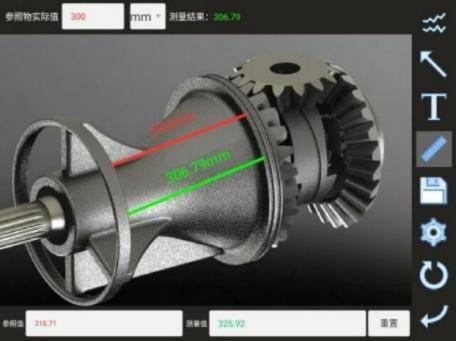

2、 升級為安卓操作系統 ，操作 更加友好,全新增加對比測量功能

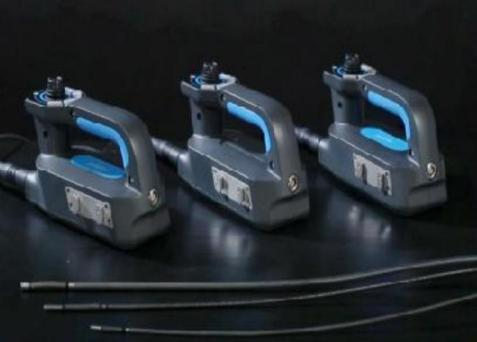

3、 操作手柄隨意更換 ，一臺主機 可搭配不同規格手柄

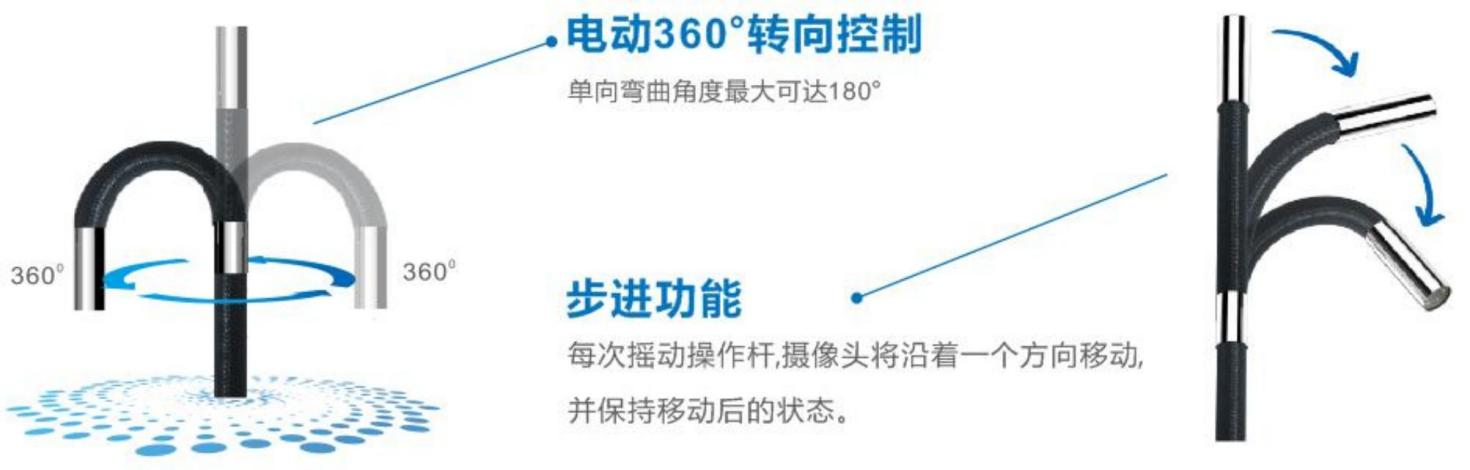

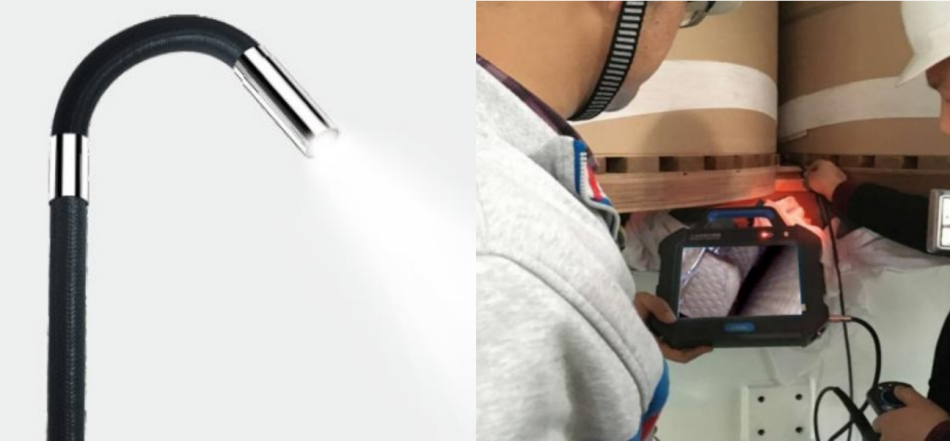

4 、采用光纖導光 ，10 級亮度調節， 最高可達 100000lux; 360°全方向轉 向；探頭自動復位 5、全新高亮屏 ，即使強光環境 ，屏 幕依然清晰

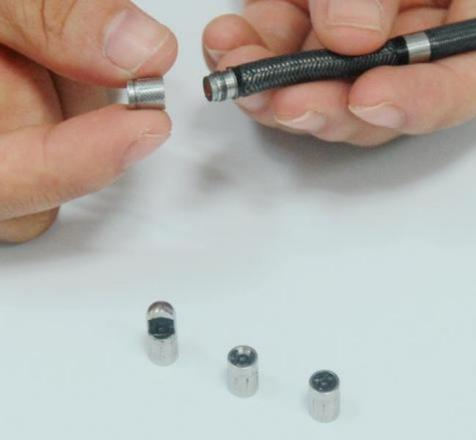

6、可更換鏡頭技術，直視、側視；多 種景深 ，隨意更換

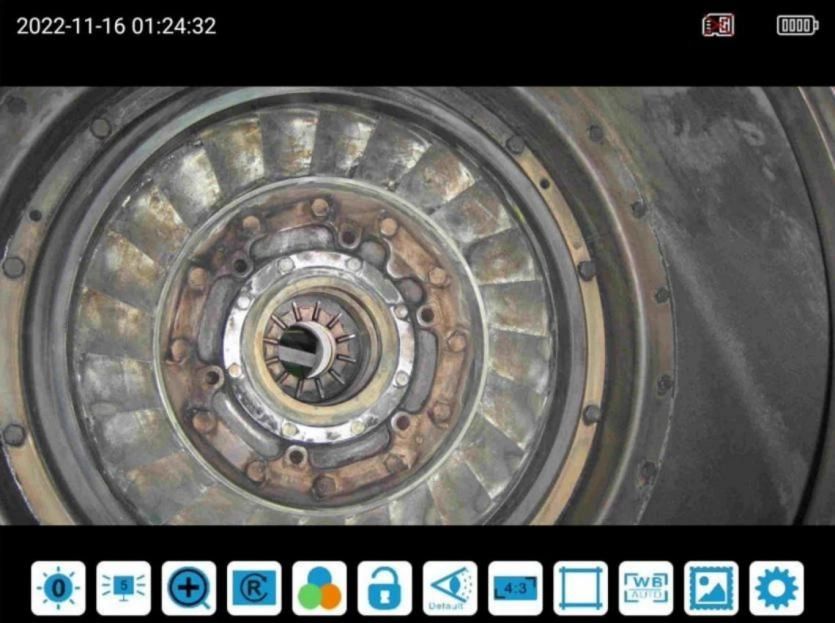

軟件全新升級改版 操作更加友好便捷

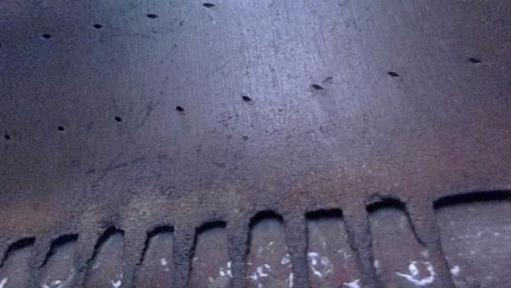

逼真 3D 建模顯示——搭載最高 200 萬高清攝像頭 ，可單純 2D 或單純 3D 圖像顯示 ，映射位置 準確 ，精準去除周邊影響
|

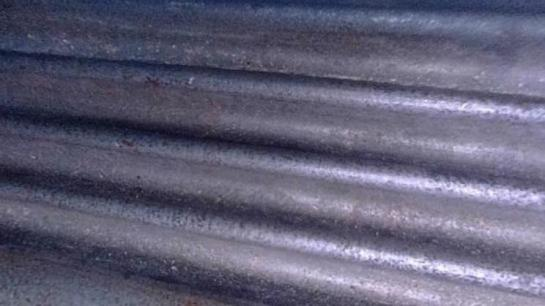

2D |
|
|
|
|

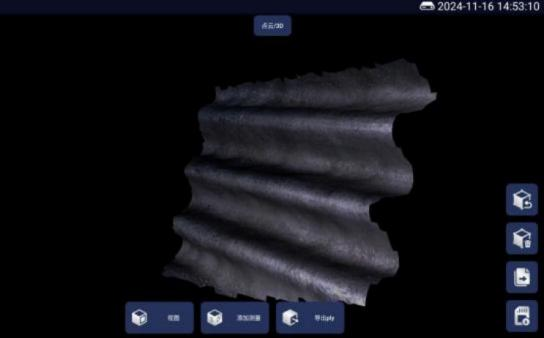

3D |
|
|
|

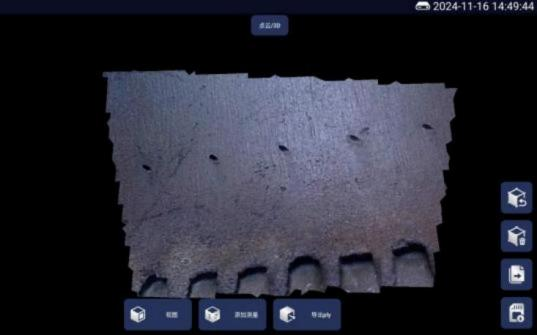

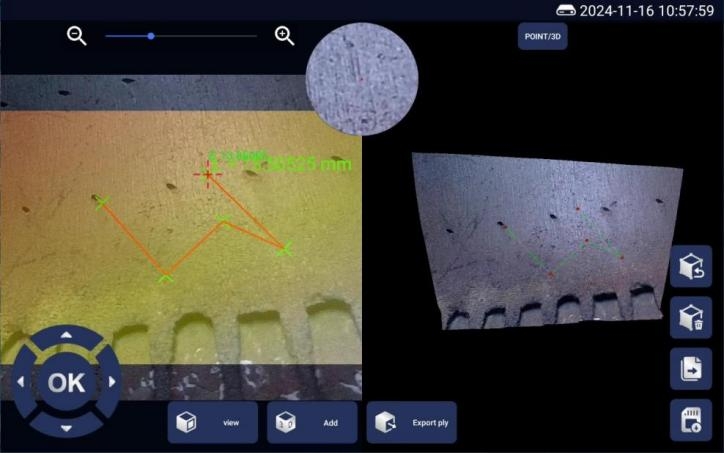

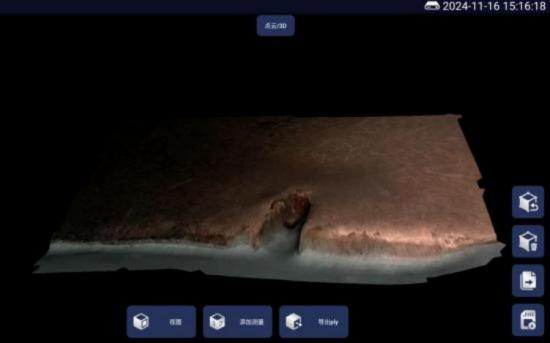

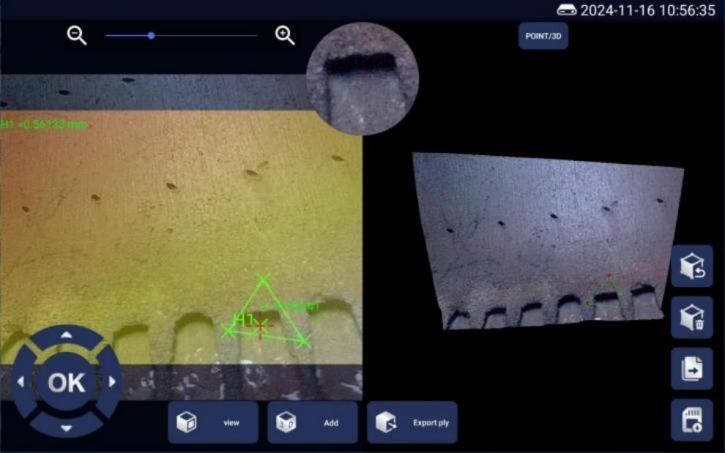

精準三維測量功能——生成 3D 點云圖、深度圖、剖面圖等重現被測物體外貌輪廓 ，其中三維立 體點云圖可縮放、旋轉等 ，實時驗證選點準確性 ，避免選點錯誤導致的測量結果失準。

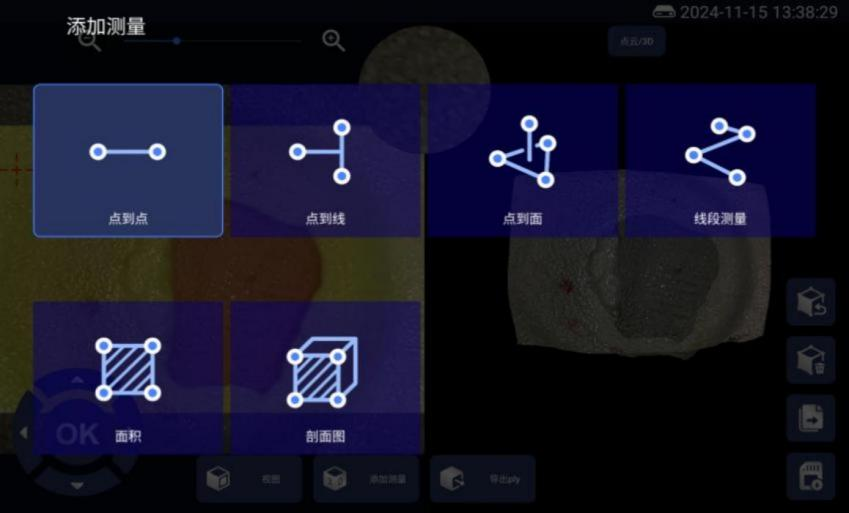

六種常規測量模式，后續將會添加更多模式

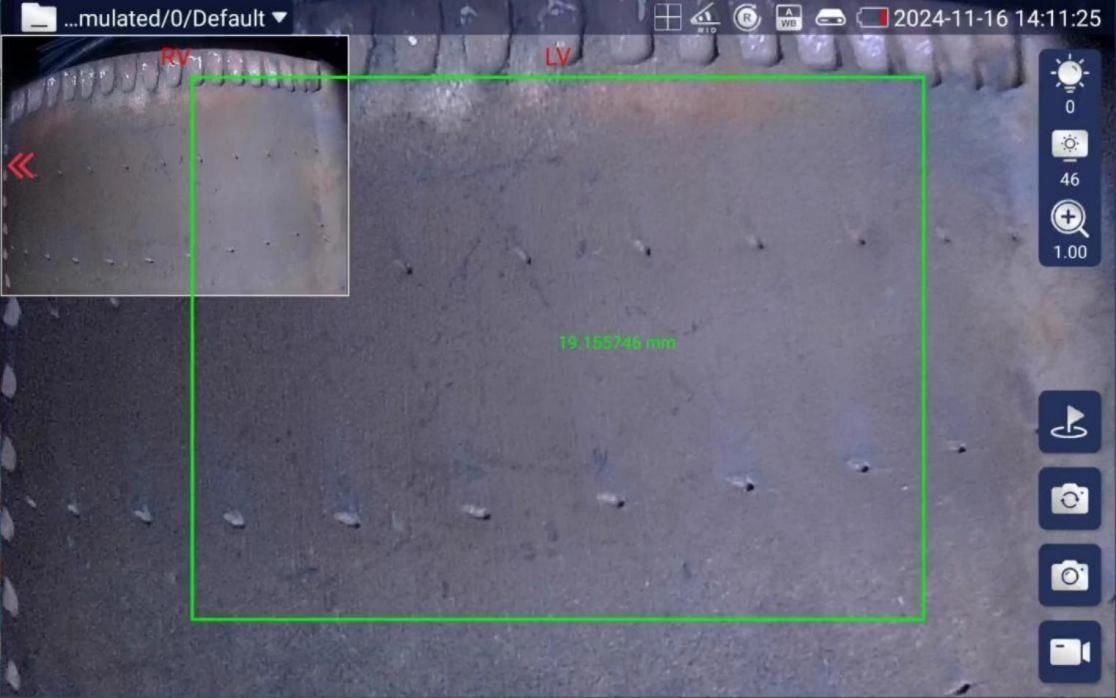

實時測距功能——檢測鏡頭到被測物中心點的距離 ，避免探頭的碰撞并提示最佳的測量距離
實時測量物體到鏡頭的距離(范圍 8mm-40mm 內, 精準度≥95%)

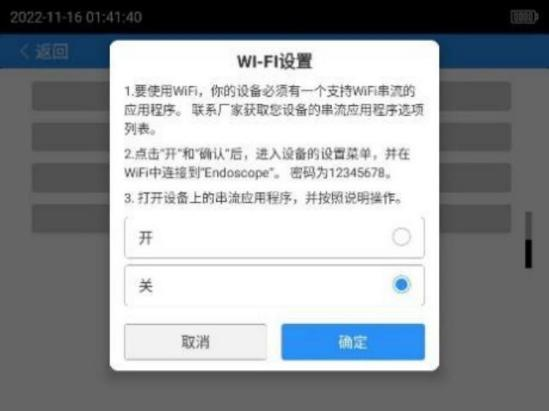

☆ 新升級 Type-C 接口、 HDMI 視頻信號接口（可外接大屏顯示器） ，增加 WI FI 功能 ，可以遠程傳輸檢 測畫面 ，便于多人同時分析

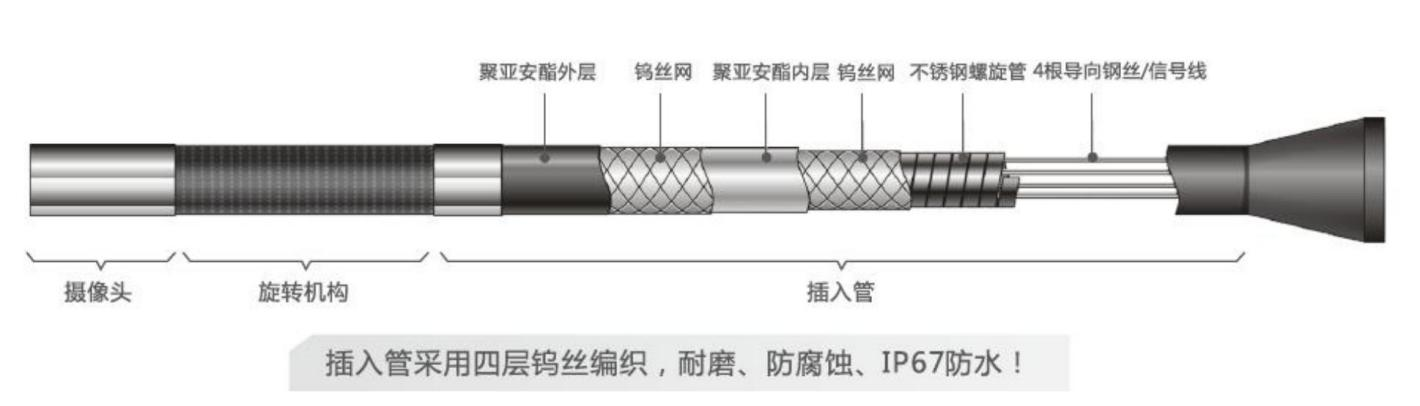

☆ 插入管材質為四層鎢絲編織耐磨管,防水等級 IP67

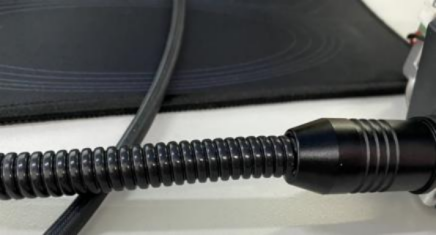

☆ 操作手柄管線連接升級為單扣管,保護插入管不彎折
專利技術：
|
發明專利號 |
專利名稱 |
|
ZL 201110024752.8 |
內窺鏡彎曲控制結構 |
|
ZL 201110070182.6 |
內窺鏡轉向控制機構及內窺鏡 |
|
ZL 201110069782.0 |
內窺鏡微調裝置 |
|
ZL 201110092627.0 |
內窺鏡系統及使用內窺鏡系統的測量方法 |
|
ZL 201310242888.5 |
內窺鏡彎曲控制機構及內窺鏡 |
|
ZL 201310243007.1 |
內窺鏡動力輸入機構及內窺鏡 |
|
ZL 201510540062.6 |
內窺鏡 |
|
...... |
...... |

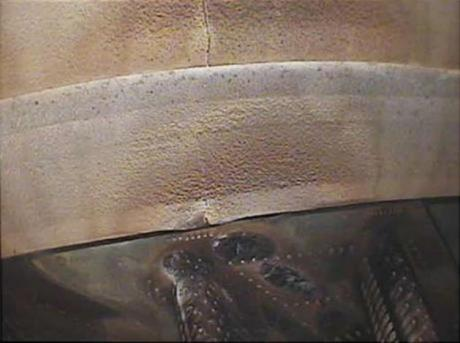

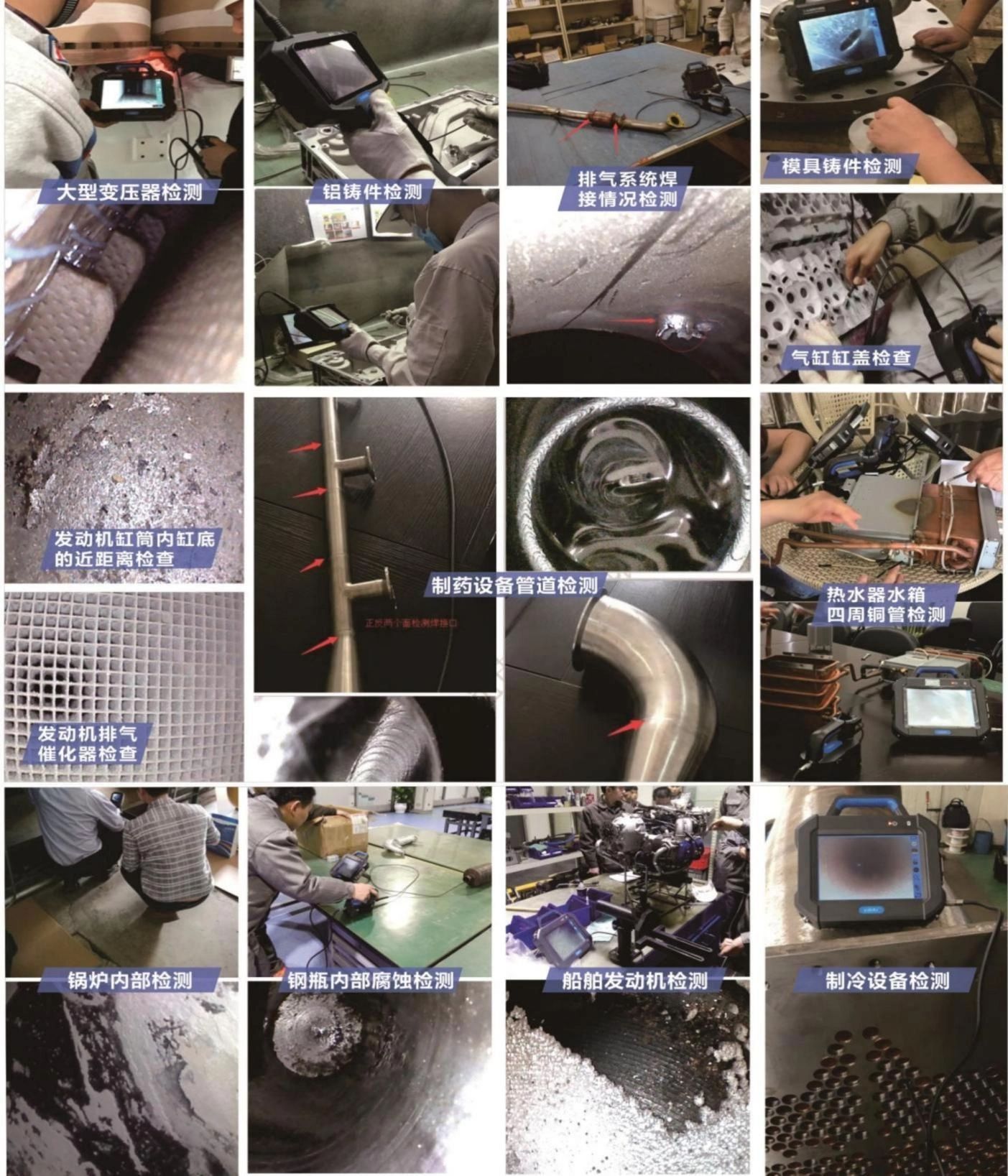

產品應用(下圖為部分案例)：
本儀器廣泛應用于航空、汽車、船舶、電氣、化學、電力等現代核心工業生產、檢修等多個環節。具有直接可視的 特點 ，能夠直接觀測管道、渦輪、汽缸、發動機等大型裝置內表面是否存在缺陷或異狀。可進行實時拍照和視頻錄制， 為分析設備使用狀況及設備生產保障提供不可或缺的數據采集。
技術參數：
|
系統 |
尺寸 |
246*321*123mm |
|
重量 |
2.3kg |
|
|
顯示器 |
1360*768，8 .5 寸 IPS 工業高清觸摸液晶屏 |
|
|
顯示幀率 |
30 幀/秒 |
|
|
主要功能 |
拍照、錄像、亮度調節、鎖定微調、菜單、圖片放大縮小、畫面定格、畫面翻轉、 色彩設置、圖片命名備注 |
|
|
操作桿控制 |
電動搖桿 360 °全方位鏡頭導向 |
|
|
導向控制 |

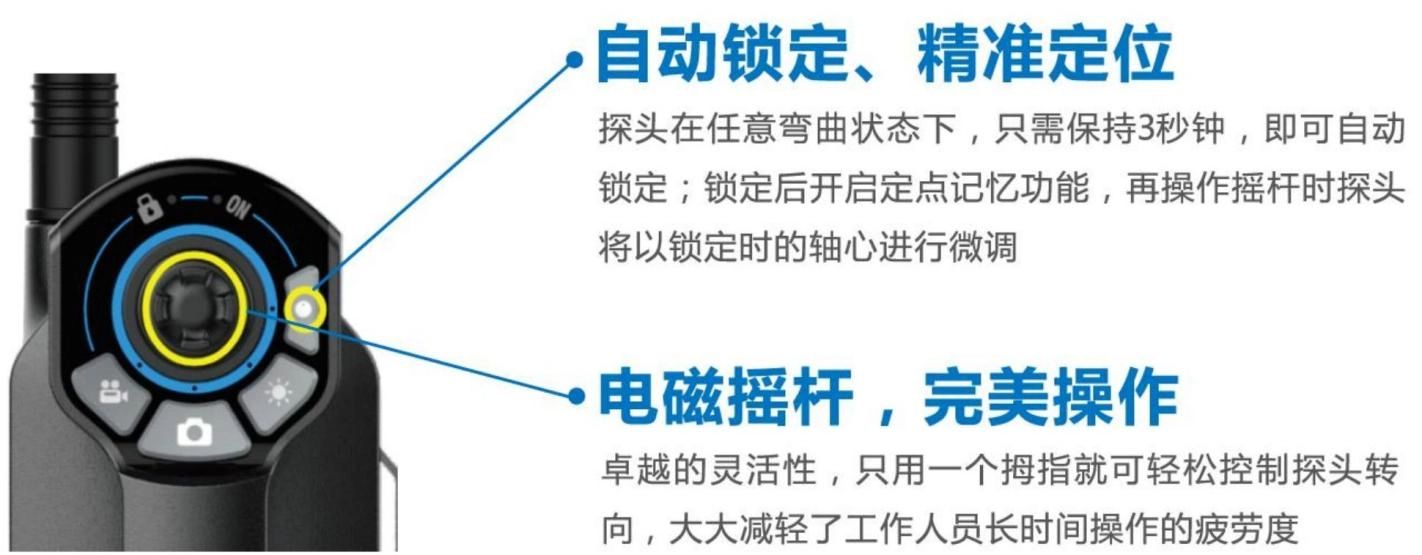

可鎖定微調、步進、快慢速調節、自動復位 |
|
|
內存 |
32G 高速 SD 卡（最高可擴展至 128G） |
|
|
數據 I/O 端口 |
SD 卡接口、HDMI 視頻信號接口、Type-C 充電接口、USB2.0 |
|
|
電池 |
鋰電池 4 節（可更換）配8節兩組；壽命8000小時 |
|
|
待機時間 |
＞4h；充電時間不大于6小時 |
|
|
操作方式 |
主機與操作手柄可分離，一主機多配多手柄，可連接管道內窺鏡、軟管鏡 |
|
|
軟件 |
操作系統 |
實時多任務操作系統、菜單驅動和按鍵操作 |
|
用戶界面 |
觸摸屏操作菜單 |
|
|
文件管理 |
支持圖片/視頻播放、刪除、格式化、命名、備注 |
|
|
圖像控制 |
縮放、回放 |
|
|
負片功能 |
動態負片、鏡像 |
|
|
數字縮放 |
連續 (5 倍) |
|
|
影像控制 |
畫面定格、圖像翻轉、圖像鏡像 |
|
|
圖片格式 |
JPEG/JPG/PNG（記錄日期和時間）適配Windows系統 |
|
|
視頻格式 |
AVI（記錄日期和時間）、HDMI 高清 ，適配Windows系統 |
|
|
語言 |
支持簡體中文、繁體中文、英語、法語、西班牙語、俄語、日語、韓語、、德語、 葡萄牙語 |
|
|
色彩設置 |
原始模式、近距模式、遠距模式、 自定義模式四種 |
|
|
白平衡 |
自動白平衡、手動白平衡 |
|
|
測量功能 |
網格參考測量，對比測量、三維建模測量 |
|
|
曝光模式 |
自動曝光、手動曝光、快門曝光、光圈曝光 |
|
|
文本注釋 |
具有文本添加注釋功能，可以根據檢測情況隨時對內窺圖片進行注釋，方便后期報告生成 |
|
|
軟件升級 |
通過 SD 卡升級包升級 |
|
|
插入管工藝 |
鎢合金鋼絲編織 4 層管（防爆等級） |
|
|
輔助缺陷判斷技術 |
可通過有線或無線方式連接運行軟件，做到自動缺陷視頻檢測分析 |
|
|
圖像畸形矯正 |
可對因鏡頭原因導致的圖像畸形進行智能矯正，如圓弧矯正 |
|
|
圖像處理功能 |
具備局部明暗處理功能，同時加入強光抑制功能，保障成像質量 |
|
|
具有高級降噪功能，降低噪點對圖像觀察干擾 |
||
|
測量功能 |
支持點到點，點到線，點到面，多線段，周長，深度， 面積等測量模式。對缺陷的分辨力優于 0.03mm，缺陷測 量結果與缺陷實際大小誤差小于 5% |
|
|
100萬像素高清原色彩成像后建模 |
||
|
操作環境 |
主機工作溫度 |
溫度-10～50 ℃ |
|
探頭工作溫度 |
溫度-20～70 ℃ |
|
|
相對濕度 |
最高90%，無冷凝 |
|
|
防護等級 |
主機 IP55，防一般水濺 |
|
|
視頻探頭 IP67，可承受 10.2 米水壓，防弱酸弱堿、汽油、柴油、液壓油、常用 潤滑油等 |
可在不更換主機的情況下30秒內實現快速插拔連接以下所有鏡頭以及亞泰光電未來開發的鏡頭
|
代碼 |
參數 |
備注 |
|||
|
A（系列代碼） |
|||||
|
SIE |
|||||
|
B (管子直徑) |
|||||
|
1 |
1.1mm |
|
|||
|
2 |
2.2mm |
|
|||
|
3 |
2.8mm |
|
|||
|
4 |
4mm |
|
|||
|
6 |
6mm |
|
|||
|
C (長度) |
|||||
|
10 |
1.0m |
參考鏡頭可選長度范圍，以此類推 |
|||
|
15 |
1.5m |
||||
|
D（鏡頭代碼） |
|||||
|
PM |
2.2mm /120°/直視 |
直徑：2.2mm 長度：1-3m |
|||
|
PG |
3.9mm/ 120°/側視/可測溫 |
直徑：4mm 長度：1-6m |
|||
|
XC |
3.9mm 光纖/120° /直視/可測溫 |
直徑：4mm 長度：1-6m |
|||
|
PB |
6mm/ 120°/直視/可測溫 |
直徑：6mm 長度：1-10m |
|||
|
PD |
6mm /120°/側視/可測溫 |
直徑：6mm 長度：1-10m |
|||
|
PR |
6mm/紅外鏡頭/80°/直視 |
直徑：6mm 長度：1-3m |
|||
|
WR |
6mm 三維/120°/鏡頭直視 |
直徑：6mm 長度：1-5m |
|||
|
BM |
6mm 三維/120°/鏡頭側視 |
直徑：6mm 長度：1-5m |
|||
|
E (景深) |
|||||
|
A1 |
7-80mm |
PG 、PB 、TE |
|||
|
A3 |
3-30mm |
YE 、YD 、YF 、SC |
|||
|
A4 |
5-80mm |
YD 、YF |
|||
|
A5 |
8-150mm |
YC、YD 、YF、TE 、TC |
|||
|
A6 |
10+∞ |
YD 、YF 、TE 、TC |
|||
|
A9 |
10mm-100mm 和 5mm-50mm |
PD |
|||
|
B1 |
50-+∞ |
PR 、WR |
|||
|
B5 |
3-50mm |
YB 、PM 、PA 、UV |
|||
|
B6 |
5-100mm |
BM 、FA |
|||
|
B7 |
側 3-50mm 和直 5-100mm |
FD |
|||
